Mosazný opravný třmen BRASS MD

Neohodnoceno

Novinka Efekt lupa

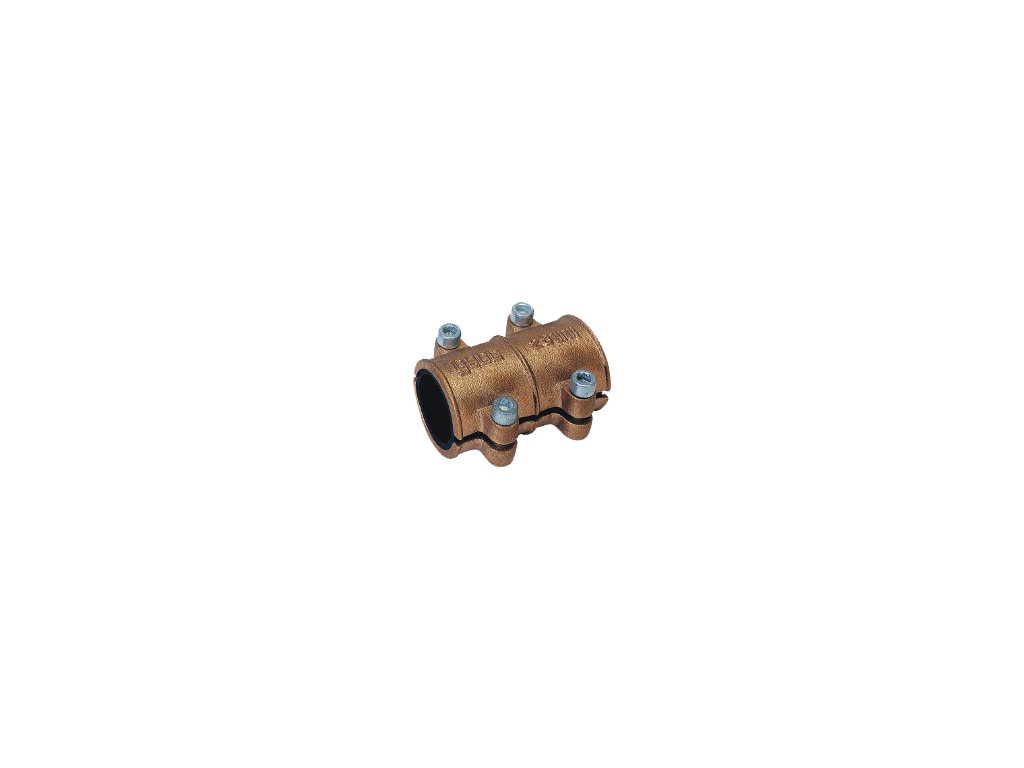

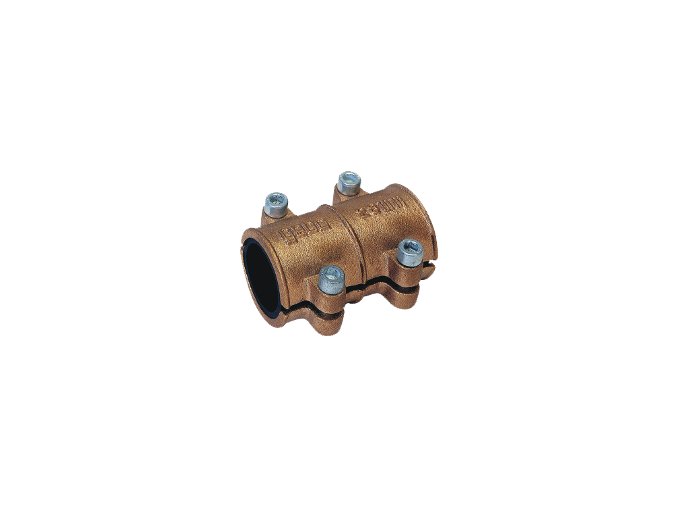

Mosazný opravný třmen BRASS MD


Výrobce: GEBO

Použití: pitná voda, topná voda



Cena od 196,69 Kč bez DPH
od 238 Kč / ks

Parametry

Značka GEBO
Webová stránka značky gebo.cz
Kategorie GEBO BRASS
Zvolte variantu
Kód produktu 04.620.60.10 Průměr: 10 mm Na objednávku
Můžeme doručit do: 4.12.2024
238 Kč / ks
196,69 Kč bez DPH

Kód produktu 04.620.60.12 Průměr: 12 mm Na objednávku
Můžeme doručit do: 4.12.2024
322 Kč / ks
266,12 Kč bez DPH

Kód produktu 04.620.60.14 Průměr: 14 mm Na objednávku
Můžeme doručit do: 4.12.2024
424 Kč / ks
350,41 Kč bez DPH

Kód produktu 04.620.60.15 Průměr: 15 mm Skladem (1 ks) 275 Kč / ks
227,27 Kč bez DPH

Kód produktu 04.620.60.16 Průměr: 16 mm Na objednávku
Můžeme doručit do: 4.12.2024
285 Kč / ks
235,54 Kč bez DPH

Kód produktu 04.620.60.18 Průměr: 18 mm Skladem (1 ks) 297 Kč / ks
245,45 Kč bez DPH

Kód produktu 04.620.60.22 Průměr: 22 mm Skladem (1 ks) 470 Kč / ks
388,43 Kč bez DPH

Kód produktu 04.620.60.28 Průměr: 28 mm Skladem (1 ks) 585 Kč / ks
483,47 Kč bez DPH

Kód produktu 04.620.60.35 Průměr: 35 mm Na objednávku
Můžeme doručit do: 4.12.2024
747 Kč / ks
617,36 Kč bez DPH

Kód produktu 04.620.60.42 Průměr: 42 mm Na objednávku
Můžeme doručit do: 4.12.2024
944 Kč / ks
780,17 Kč bez DPH

Kód produktu 04.620.60.54 Průměr: 54 mm Na objednávku
Můžeme doručit do: 4.12.2024
1 142 Kč / ks
943,80 Kč bez DPH

Kód produktu 04.620.60.64 Průměr: 64 mm Na objednávku
Můžeme doručit do: 4.12.2024
1 626 Kč / ks
1 343,80 Kč bez DPH

Kód produktu 04.620.60.70 Průměr: 70 mm Na objednávku
Můžeme doručit do: 4.12.2024
2 187 Kč / ks
1 807,44 Kč bez DPH



Popis

Mosazný opravný třmen BRASS MD na Cu trubky je určen k opravě trhlin a prasklin měděných (Cu) trubek v rozvodech pitné a topné vody. Třmen je vyroben z mosazi, těsnící manžeta je z pryže EPDM a šrouby jsou z pozinkované oceli pevnosti 8.8.

Na všech opravných třmenech Gebo BRASS MD najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.

Tyto opravné třmeny NELZE použít pro rozvody plynu!

V případě montáže třmenu na ocelovou trubku zvolte přímo Litinový opravný třmen krátký QUICK DSK nebo Litinový opravný třmen dlouhý QUICK DS.

Všechny třmeny GEBO jsou konstruovány pro nepřetržitý provoz s maximálním tlakem média 10 bar.



Mosazný opravný třmen se skládá z následujících komponentů:

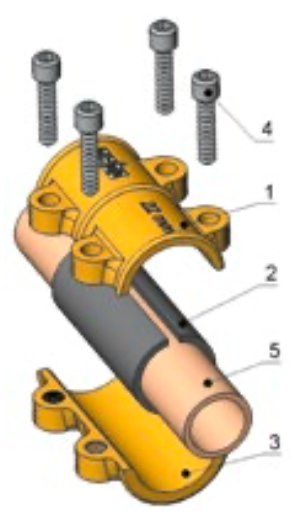

Mosazný opravný třmen BRASS MD - složení

- šrouby imbusové (galvanická ocel 8.8) - č. 4

- horní a dolní část (mosaz) - č. 1 a 3

- manžeta (EPDM) - č. 2



Montážní návod:

1. vyčistěte trubku kolem poškozeného místa

2. nasaďte okolo trubky těsnící manžetu

3. výřez těsnící manžety natočte na protilehlou stranu poškozeného místa

4. přiložte dolní mosaznou část na manžetu

5. přiložte horní mosaznou část na manžetu

6. zašroubujte imbusové šrouby

7. pomocí klíče dotahujte šrouby napevno (utahuje se do kříže)



Maximální provozní teplota a pracovní tlak:

médium max. tlak teplota určené pro trubky
pitná voda 10 bar do 25°C
Cu (měděné)
topná voda do 90°C



Rozměrová tabulka:

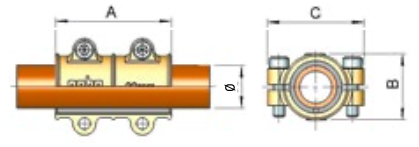

Mosazný opravný třmen BRASS MD - detail

DN
vnější průměr Cu trubky (mm)		 délka
A (mm) B (mm) C (mm)
8 10 45 21 31
10 12
45		 22 32
12 14
50		 24
34
12 15
50		 26 42
12 16 50 28 44
15 18 50 29 45
20 22
60		 34 50
25 28
70		 41 57
32 35
70		 49 69
40 42 80 58 78
50 54 100 72 92
65 64 100 82 102
65 70
120		 92 111



Řada Gebo BRASS nabízí mosazné svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro měděné (Cu) trubky. Gebo spojky jsou navrženy pro nepřetržitý provoz.
