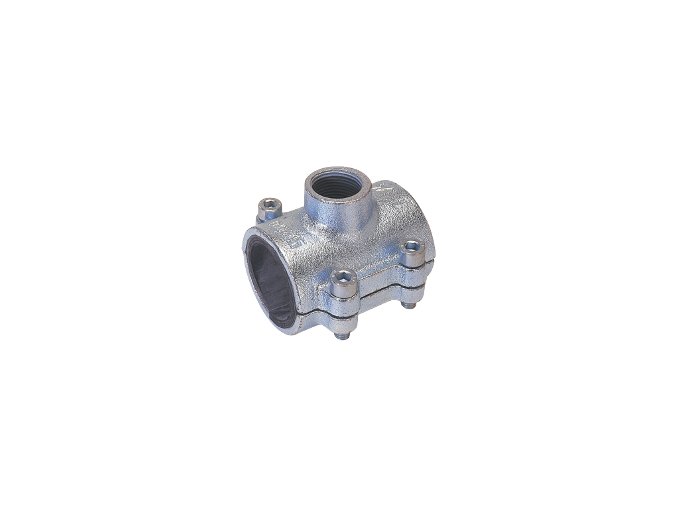

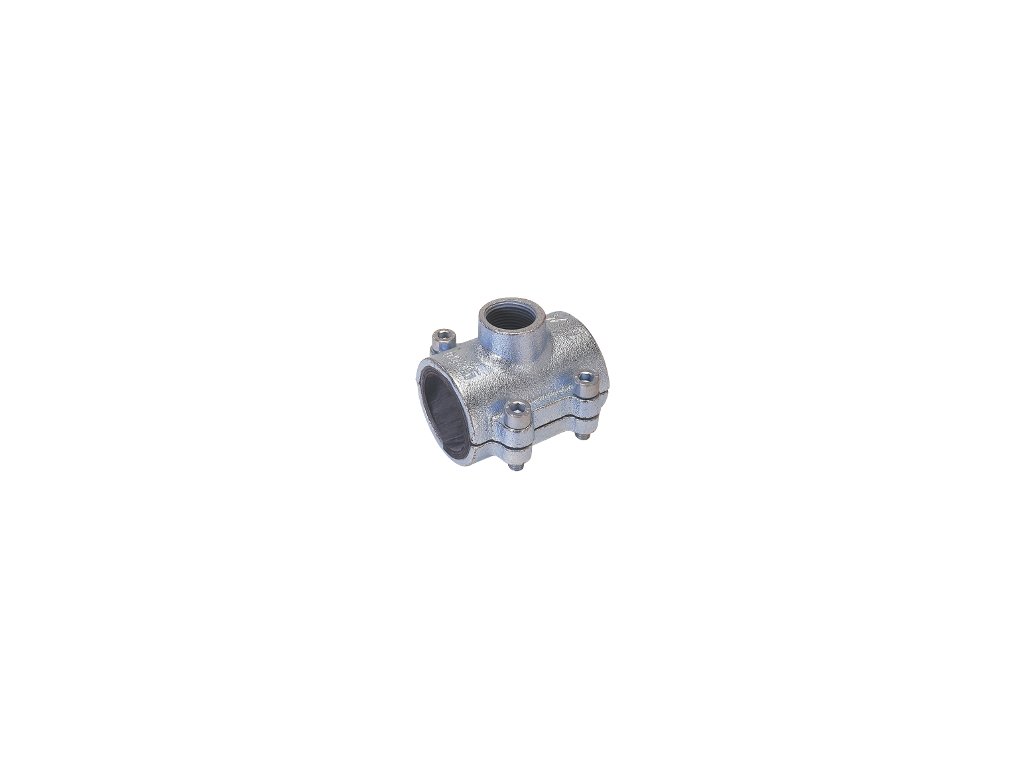

Litinový třmen s navrtávkou QUICK ANB-PE
Popis
Litinový třmen s navrtávkou QUICK ANB-PE na PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11) dle DVGW – pracovní list GW 335 A2/A3 jakož i DIN 8074/75, DIN EN 12201 2 a DIN 16893] je určen k vytvoření odbočky v rozvodech vody (pitné a užitkové). Všechny součásti jsou CELÉ včetně závitů galvanicky pozinkovány, to zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat. Na všech třmenech Gebo QUICK najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.
Závity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)
Tyto třmeny NELZE použít pro rozvody plynu a vzduchu!
V případě montáže třmenu na ocelovou trubku zvolte přímo Litinový třmen s navrtávkou QUICK ANB.
Všechny třmeny GEBO jsou konstruovány pro nepřetržitý provoz.
Litinový třmen s navrtávkou se skládá z následujících komponentů:
- šrouby imbusové (galvanická ocel 8.8)
- horní a dolní část (Tvárná litina DIN/EN 1563 popř. DIN/EN 1562)
- manžeta (EPDM)
Montážní návod:
1. vyčistěte trubku kolem místa montáže
2. vhodným nástrojem vyvrtejte otvor
3. nasaďte okolo trubky těsnící manžetu
4. díru v manžetě natočte do požadované pozice
5. přiložte horní litinovou část na manžetu (díra v manžetě a na litinové části musí lícovat)
6. přiložte dolní litinovou část na manžetu
7. zašroubujte imbusové šrouby
8. pomocí klíče dotahujte šrouby napevno (utahuje se do kříže)
Maximální provozní teplota a pracovní tlak:
| médium | max. tlak | teplota | určené pro trubky |
| pitná voda | 10 bar | do 20°C | PE trubky |
| V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C. | |||
Rozměrová tabulka:
| PE trubky | délka | ||||||
| DN | závit (Rp) |
vnější průměr trubky (mm) |
A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| 15 | 1/2" | 20 |
70 |
33 | 60 | 50 | 31 |
| 20 | 1/2" | 25 |
70 |
40 |
70 |
55 | 32 |
| 25 | 1/2" | 32 |
70 |
46 | 74 | 61 | 37 |
| 3/4" | 32 | 70 | 46 | 74 | 61 | 37 | |
| 32 | 3/4" | 40 | 80 | 57 | 86 | 75 | 45 |
| 40 | 3/4" | 50 | 100 | 66 | 94 | 85 | 48 |
| 50 | 1" | 63 |
100 |
80 | 109 | 100 | 60 |
| 65 | 1" | 75 |
100 |
100 | 140 | 115 | 65 |
| 5/4" |
75 |
100 |
100 |
140 |
115 | 65 | |
| 6/4" |
75 |
100 |
100 |
140 |
115 | 65 | |
| 80 | 1" |
90 |
100 |
115 |
150 |
131 | 75 |
| 5/4" |
90 |
100 |
115 |
150 |
131 | 75 | |
| 6/4" |
90 |
100 |
115 |
150 |
131 | 75 | |
| 2" | 90 |
135 |
115 | 150 | 136 | 75 | |
| 100 | 1" | 110 |
100 |
140 |
187 |
160 | 90 |
| 5/4" | 110 |
100 |
140 |
187 |
160 | 90 | |
| 6/4" | 110 |
100 |
140 |
187 |
160 | 90 | |
| 2" | 110 |
135 |
140 | 187 | 165 | 90 | |
Řada Gebo QUICK nabízí litinové univerzální svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro ocelové trubky (DIN/EN 10255), ocelové černé trubky (DIN/EN 10220 série 1, 2, a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.
Varianty řady Gebo QUICK jsou dostupné pro:
- ocelové trubky od průměru 1/2" do 2"
- černé ocelové trubky od průměru 20 mm do 63,5 mm
- PE trubky od průměru 20 mm do 63 mm
Pro velikosti od 2 1/2" do 4" byla navržena řada Gebo SPECIAL.
