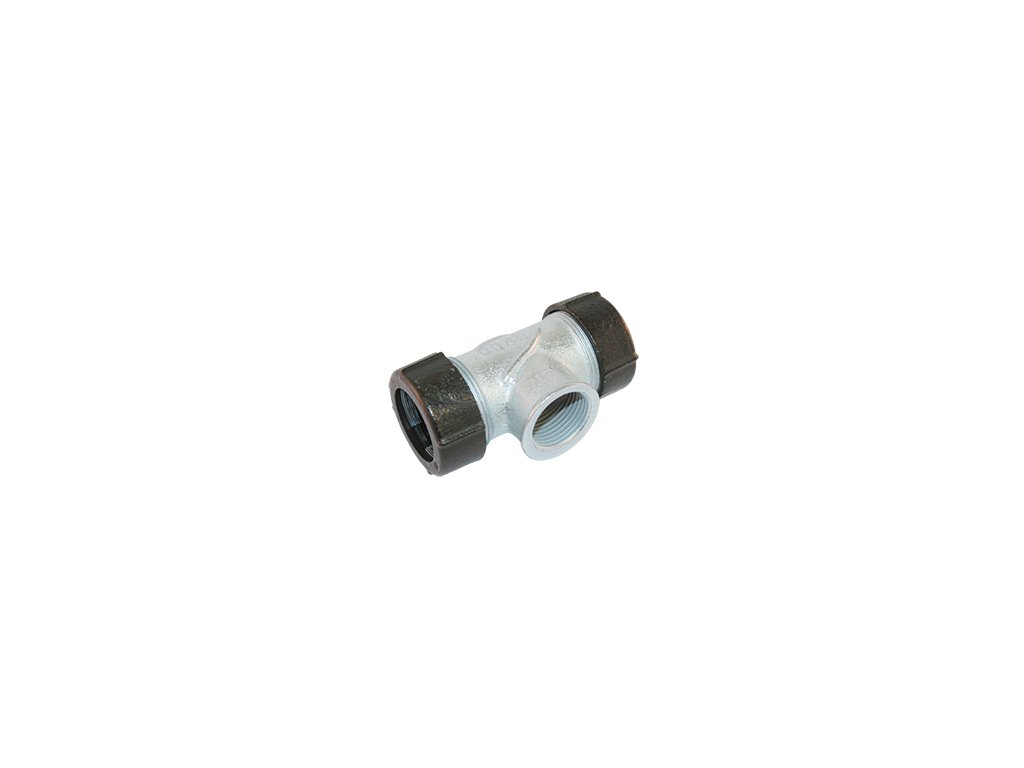

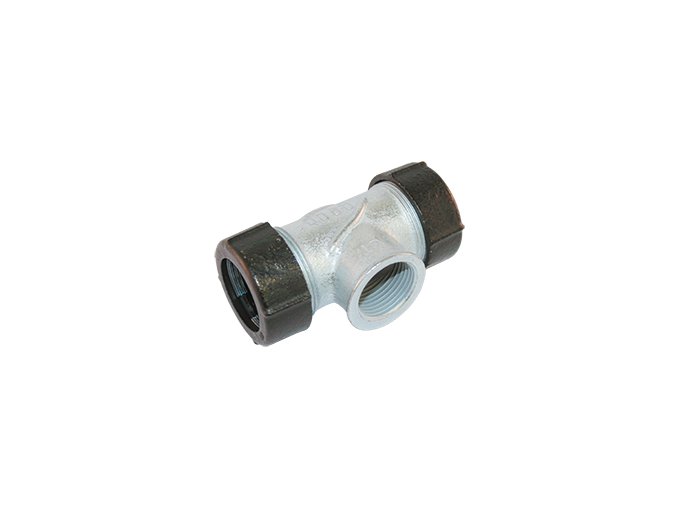

Litinový svěrný T-kus QUICK QT s vnitřním závitem
Popis
Litinový svěrný T-kus QUICK QT s vnitřním závitem na ocelové, ocelové černé a PE trubky je určen k vytvoření odbočky v rozvodech vody, vzduchu nebo plynu. Dále můžete pokračovat např. litinovou tvarovkou či kulovým kohoutem. Všechny součásti jsou CELÉ včetně závitů žárově pozinkovány (žárové zinkování podle DIN/EN 10242), to zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat. Na všech svěrných spojkách Gebo QUICK najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.
Závity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)
V případě montáže této spojky na PE trubku je nutné použít mosazné opěrné pouzdro.
Pro instalaci topné vody, přípojky plynu a stlačeného vzduchu se využívají výhradně ocelové trubky!
Podrobný návod k instalaci naleznete ke stažení v záložce SOUBORY.
Svěrná spojka se skládá z následujících komponentů:
1. litinová matice (Temperovaná litina EN-GJMB-350-10, EN 1562)
2. svěrný kroužek (pozinkovaná ocel)
3. podložka (pozinkovaná ocel)
4. těsnění (NBR)
5. a 6. litinová tvarovka (Temperovaná litina EN-GJMB-350-10, EN 1562)
Maximální provozní teplota a pracovní tlak:
| médium | max. tlak | teplota | určené pro trubky |
| pitná voda | 10 bar | do 25°C | ocelové, PE |
| topná voda | 10 bar | do 80°C | ocelové |
| stlačený vzduch | 10 bar | do 70°C | ocelové |
| plyn | 5 bar | -20°C až +60°C | ocelové (podle DIN/EN 10255 a DIN/EN 10220 série 1) |
| V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C. | |||
Rozměrová tabulka:
| ocelové trubky | černé ocelové trubky | PE trubky | |||||||
| DN | závit (R) | vnější průměr trubky (mm) |
vnější průměr trubky (mm) |
vnější průměr trubky (mm) |
vnější průměr trubky x stěna (mm) |
délka - A (mm) | rohy matice - E (mm) | hloubka zasunutí trubky min. (mm) |
hloubka zasunutí trubky max. (mm) |
| 15 | 1/2" | 19,7 - 21,8 | 21,3 (1/2") | 20 | 20x1,9 | 92 | 42 | 22 | 33 |
| 20 | 3/4" | 24,6 - 27,3 | 26,9 (3/4") | 25 | 25x2,3 | 100 | 48 |
22 |
34 |
| 25 | 1" | 31,4 - 34,2 | 33,7 (1") | 31,8 | 32x2,9 | 112 | 56 | 24 | 37 |
| 32 | 5/4" | 40,0 - 42,9 | 42,4 (5/4") | - | 40,3,7 | 128 | 67 | 27 | 41 |
| 40 | 6/4" | 47,9 - 51,5 | 48,3 (6/4") | 51 | 50,4,6 | 130 | 72 | 25 | 39 |
| 50 | 2" | 59,7 - 63,6 | 60,3 (2") | 63,5 | 63x5,8 | 161 | 92 | 28 | 49 |
Řada Gebo QUICK nabízí litinové univerzální svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro ocelové trubky (DIN/EN 10255), ocelové černé trubky (DIN/EN 10220 série 1, 2, a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.
Varianty řady Gebo QUICK jsou dostupné pro:
- ocelové trubky od průměru 1/2" do 2"
- černé ocelové trubky od průměru 20 mm do 63,5 mm
- PE trubky od průměru 20 mm do 63 mm
Pro velikosti od 2 1/2" do 4" byla navržena řada Gebo SPECIAL.
Montážní video:
Související produkty
-
17.195.00.01
-
3167620
-
17.195.02.01
-
17.195.01.01
-
17.195.10.01
-
17.195.08.01
-
01.260.28.01
-
01.261.28.0101
-
01.252.28.01
-
03.260.28.20
-
03.261.28.2001
-
04.620.60.10
| Výrobce | GEBO |
montážní video
Montážní návod (1.1 MB)
Katalog GEBO QUICK (669.7 kB)
Katalog GEBO komplet (12.2 MB)
Prohlášení o shodě GEBO QUICK (voda) (140.1 kB)
Prohlášení o shodě GEBO QUICK (plyn) (138.9 kB)
