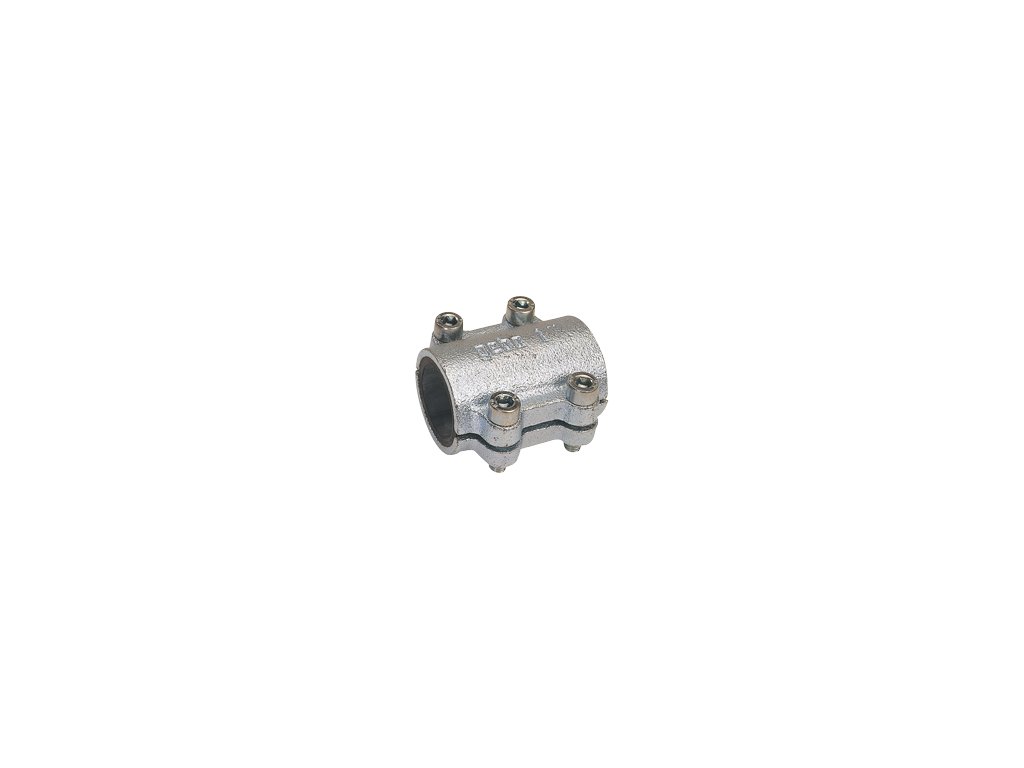

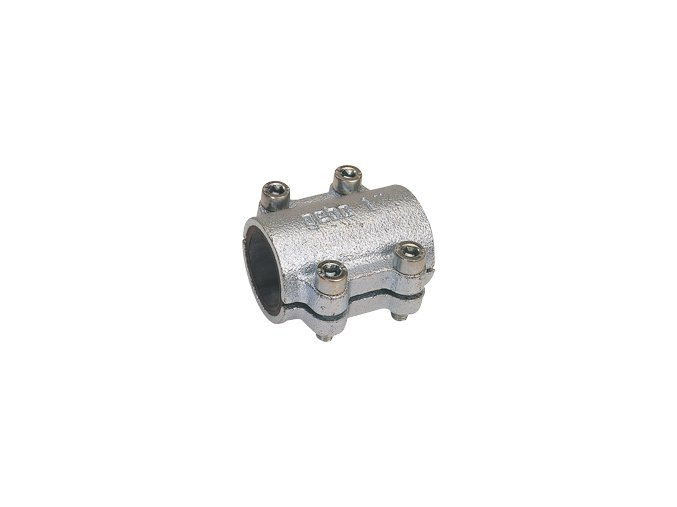

Litinový opravný třmen krátký QUICK DSK
Popis
Litinový opravný třmen krátký QUICK DSK na ocelové trubky (DIN/EN 10255 a DIN/EN 10220 série 1) je určen k opravě trhlin a prasklin trubek v rozvodech vody a vzduchu (rozvody bez oleje). Všechny součásti jsou CELÉ včetně závitů galvanicky pozinkovány, to zaručuje maximální ochranu před korozí a dlouhou životnost. Na všech opravných třmenech Gebo QUICK najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.
Tyto opravné třmeny NELZE použít pro rozvody plynu!
V případě montáže třmenu na PE trubku zvolte přímo Litinový opravný třmen krátký QUICK DSK-PE.
Všechny třmeny GEBO jsou konstruovány pro nepřetržitý provoz.
Litinový opravný třmen se skládá z následujících komponentů:
- šrouby imbusové (galvanická ocel 8.8)
- horní a dolní část (Tvárná litina DIN/EN 1563 popř. DIN/EN 1562)
- manžeta (EPDM)
Montážní návod:
1. vyčistěte trubku kolem poškozeného místa
2. nasaďte okolo trubky těsnící manžetu
3. výřez těsnící manžety natočte na protilehlou stranu poškozeného místa
4. přiložte dolní litinovou část na manžetu
5. přiložte horní litinovou část na manžetu
6. zašroubujte imbusové šrouby
7. pomocí klíče dotahujte šrouby napevno (utahuje se do kříže)
Maximální provozní teplota a pracovní tlak:
| médium | max. tlak | teplota | určené pro trubky |
| pitná voda | 16 bar | do 25°C | ocelové |
| topná voda | 16 bar | do 60°C | |
| 6 bar | do 90°C | ||
| stlačený vzduch (bez oleje) | 10 bar | do 70°C | |
| V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C. | |||

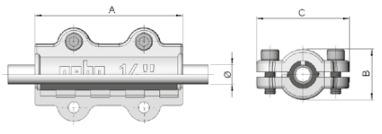

Rozměrová tabulka:
| ocelové trubky | délka | |||
| DN |
vnější průměr trubky (mm) |
A (mm) | B (mm) | C (mm) |
| 10 | 17,2 (3/8") | 70 | 28 | 53 |
| 15 | 21,3 (1/2") | 70 | 33 | 60 |
| 20 | 26,9 (3/4") | 70 | 40 |
70 |
| 25 | 33,7 (1") | 70 | 46 | 74 |
| 32 | 42,4 (5/4") | 80 | 57 | 86 |
| 40 | 48,3 (6/4") | 100 | 66 | 94 |
| 50 | 60,3 (2") | 100 | 80 | 109 |
| 65 | 76,1 (2 1/2") | 100 | 100 | 140 |
| 80 | 88,9 (3") | 100 | 115 | 150 |
| 100 | 114,3 (4") | 100 | 140 | 187 |
Řada Gebo QUICK nabízí litinové univerzální svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro ocelové trubky (DIN/EN 10255), ocelové černé trubky (DIN/EN 10220 série 1, 2, a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.
Varianty řady Gebo QUICK jsou dostupné pro:
- ocelové trubky od průměru 1/2" do 2"
- černé ocelové trubky od průměru 20 mm do 63,5 mm
- PE trubky od průměru 20 mm do 63 mm
Pro velikosti od 2 1/2" do 4" byla navržena řada Gebo SPECIAL.
