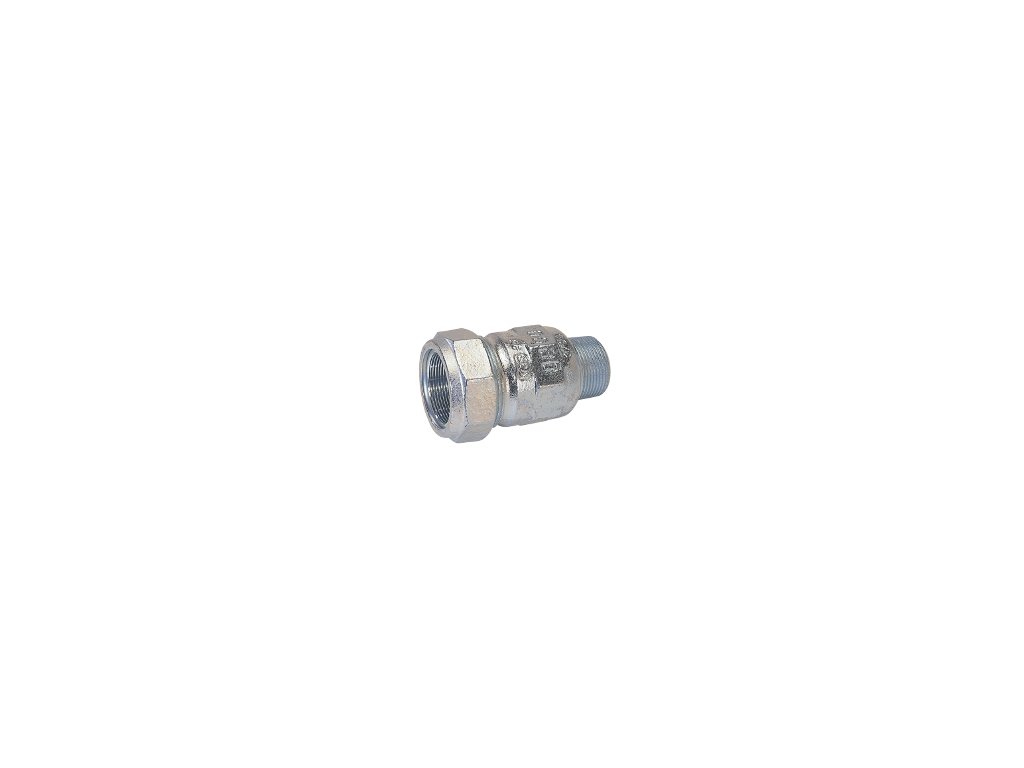

Litinová svěrná spojka SPECIAL A s vnějším závitem - na ocelové trubky
Popis
Litinová svěrná spojka SPECIAL A s vnějším závitem na ocelové trubky je určena k vytvoření přechodu mezi trubkou a např. litinovou tvarovkou či kulovým kohoutem v rozvodech vody, oleje, vzduchu nebo plynu. Všechny součásti jsou CELÉ včetně závitů žárově pozinkovány (žárové zinkování podle DIN/EN 10242), to zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat. Na všech svěrných spojkách Gebo SPECIAL najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.
Závity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)
Podrobný návod k instalaci naleznete ke stažení v záložce SOUBORY.
Svěrná spojka se skládá z následujících komponentů:
1. litinová matice (Temperovaná litina EN-GJMB-350-10, EN 1562)
2. svěrný kroužek (pozinkovaná ocel)
3. podložka (pozinkovaná ocel)
4. grafitový koužek
5. těsnění (NBR)
6. a 7. litinová tvarovka (Temperovaná litina EN-GJMB-350-10, EN 1562)
* Trubky nesmí být zasunuty na doraz do konce tvarovky, příp. u spojek nesmí na sebe narážet!
Maximální provozní teplota a pracovní tlak:
| médium | max. tlak | teplota | určené pro trubky |
| pitná voda |
do 3/4" 10 bar od 1" 16 bar |
do 25°C | ocelové, PE |
| protipožární rozvody (VdS) | 12,5 bar | do 25°C | ocelové |
| topná voda | 10 bar | do 80°C |
ocelové, ocelové černé |
| topný olej | 6 bar | do 40°C | ocelové |
| stlačený vzduch | 10 bar | do 70°C |
ocelové,
ocelové černé, PE |
| plyn | 5 bar | -20°C až +60°C | ocelové, PE |
| V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C. | |||

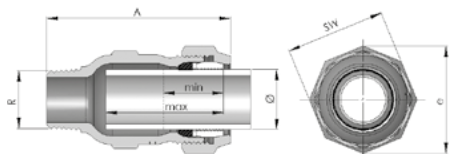

Rozměrová tabulka:
| ocelové trubky | |||||||
| DN | závit (R) |
vnější průměr trubky (mm) |
délka - A (mm) | rozměr klíče - SW (mm) | rohy matice - E (mm) | hloubka zasunutí trubky min. (mm) |
hloubka zasunutí trubky max. (mm) |
| 10 | 3/8" | 17,2 (3/8") | 82 | 31,5 | 34 | 25 | 55 |
| 15 | 1/2" | 21,3 (1/2") | 100 | 41 | 44 | 30 | 70 |
| 20 | 3/4" | 26,9 (3/4") | 100 | 50 | 54 |
30 |
70 |
| 25 | 1" | 33,7 (1") | 100 | 55 | 60 | 35 | 65 |
| 32 | 5/4" | 42,4 (5/4") | 115 | 70 | 76 | 40 | 70 |
| 40 | 6/4" | 48,3 (6/4") | 115 | 75 | 81 | 40 | 75 |
| 50 | 2" | 60,3 (2") | 130 | 90 | 97 | 40 | 85 |
Řada Gebo SPECIAL nabízí litinové speciální svěrné spojky pro ocelové trubky (DIN/EN 10255 a DIN/EN 10220 série 1), ocelové černé trubky (DIN/EN 10220 série 2 a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.
Varianty řady Gebo SPECIAL jsou dostupné pro:
- ocelové trubky od průměru 3/8" do 4"
- černé ocelové trubky od průměru 20 mm do 108 mm
- PE trubky od průměru 20 mm do 110 mm
Montážní video:
Související produkty
| Výrobce | GEBO |
montážní video
Montážní návod (249.9 kB)
Katalog GEBO SPECIAL (1.9 MB)
Katalog GEBO komplet (12.2 MB)
Prohlášení o shodě GEBO SPECIAL (voda) (138.1 kB)
Prohlášení o shodě GEBO SPECIAL (plyn) (138.5 kB)
